Винт с фланцевой головкой для деревянных конструкций
ТЕХНОЛОГИЯ И КОНСТРУКТИВ
В строительстве у каждой технологии и материала есть свои поклонники и противники.
В основе оценки лежат много факторов, от некомпетентности одних и до личных убеждений других.
Наша задача предоставить людям понятную для них информацию, определить необходимость применения данной технологии в строительстве,
не навязывать, а определить необходимость, актуальность, целесообразность.
ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ В КОНСТРУКЦИЯХ ЗДАНИЙ

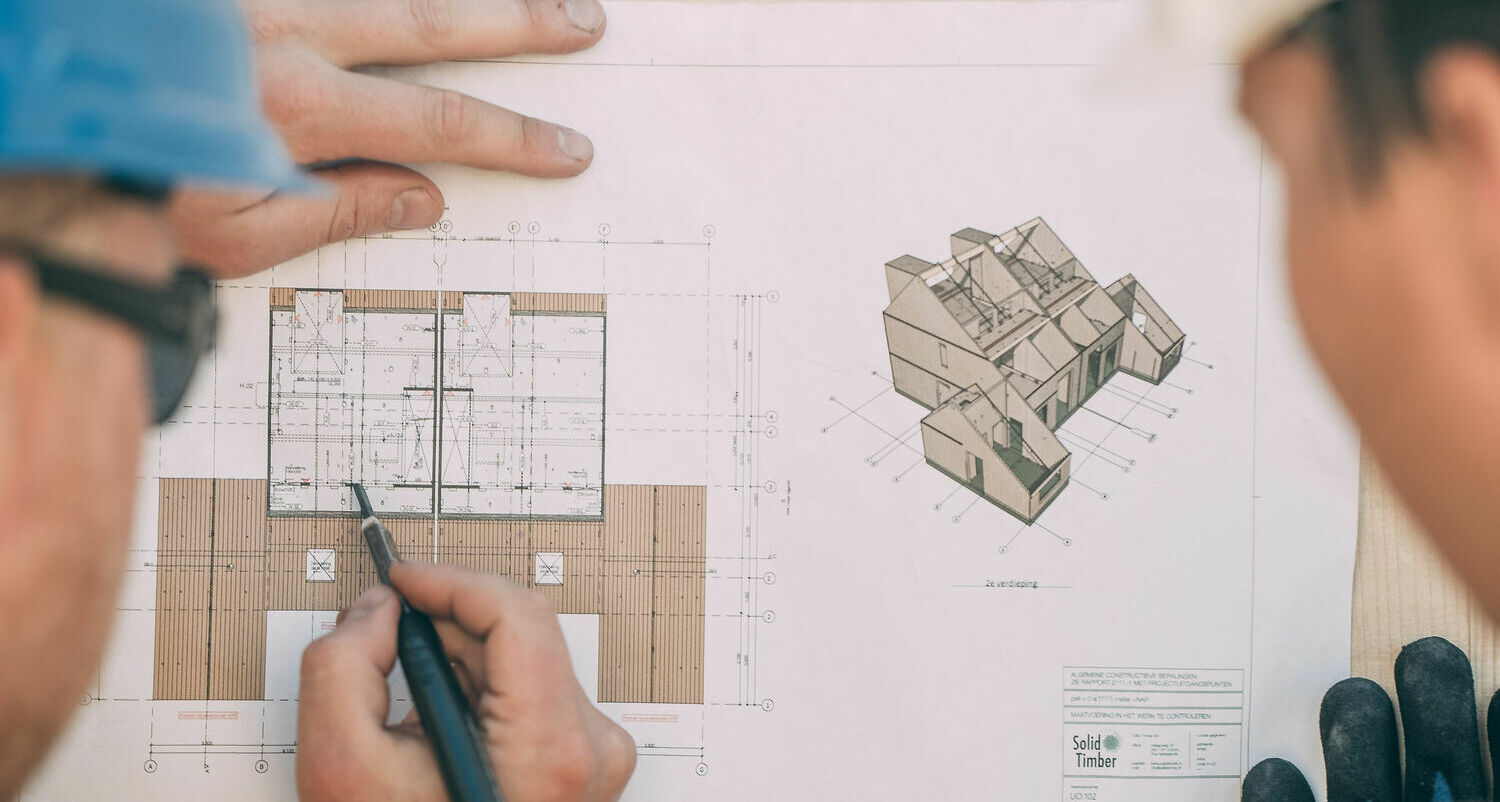

Cross Laminated Timber – CLT

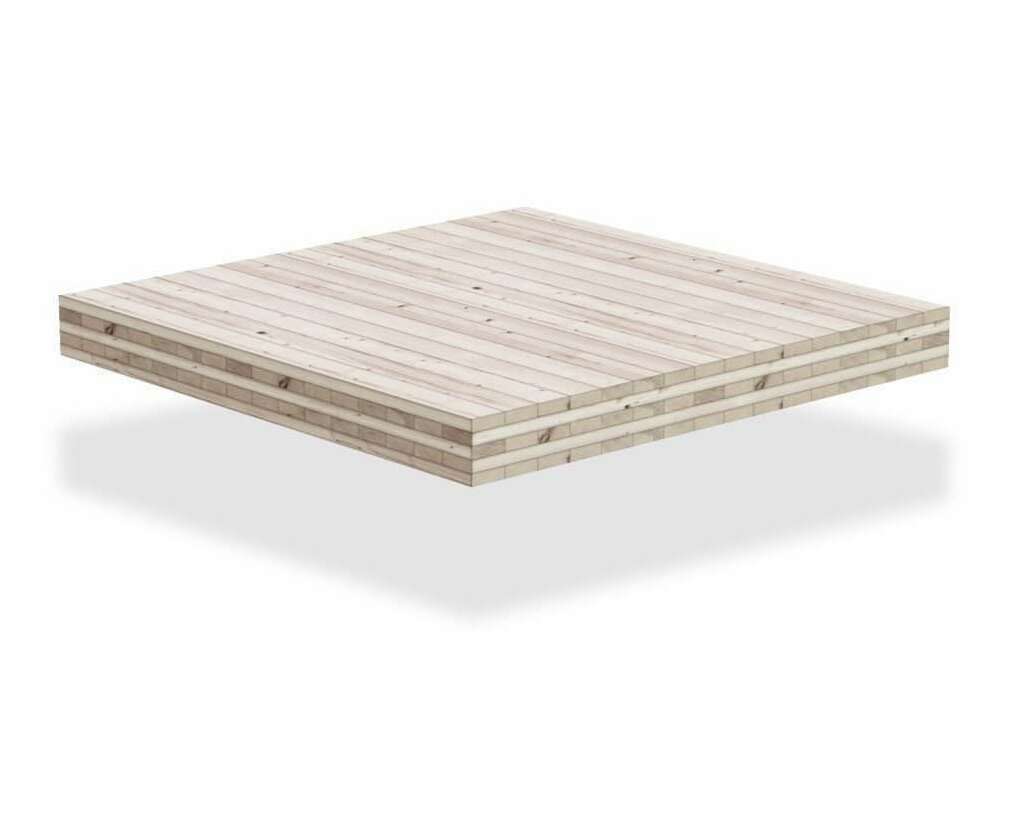

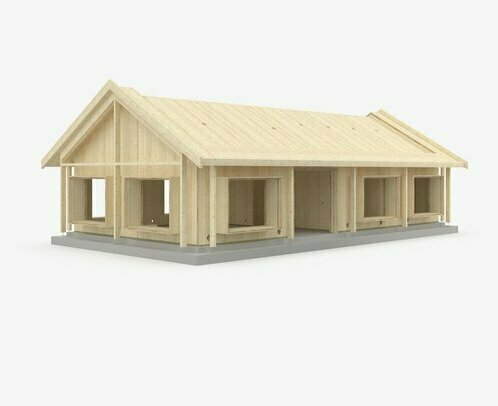

Перекрестно-клееная массивная многослойная плита является одним из основных прогрессивных технологических и конструктивных решений узлов и соединений деревянных элементов при создании конструкций различного назначения.
Совершенствование конструктивных и технологических решений сопряжения CLT-панелей с деревоклееными элементами актуальны и сегодня.
В Европе разработали технические решения и технологию сборки сдвигоустойчивого соединения CLT-панелей между собой и с ДКБ.

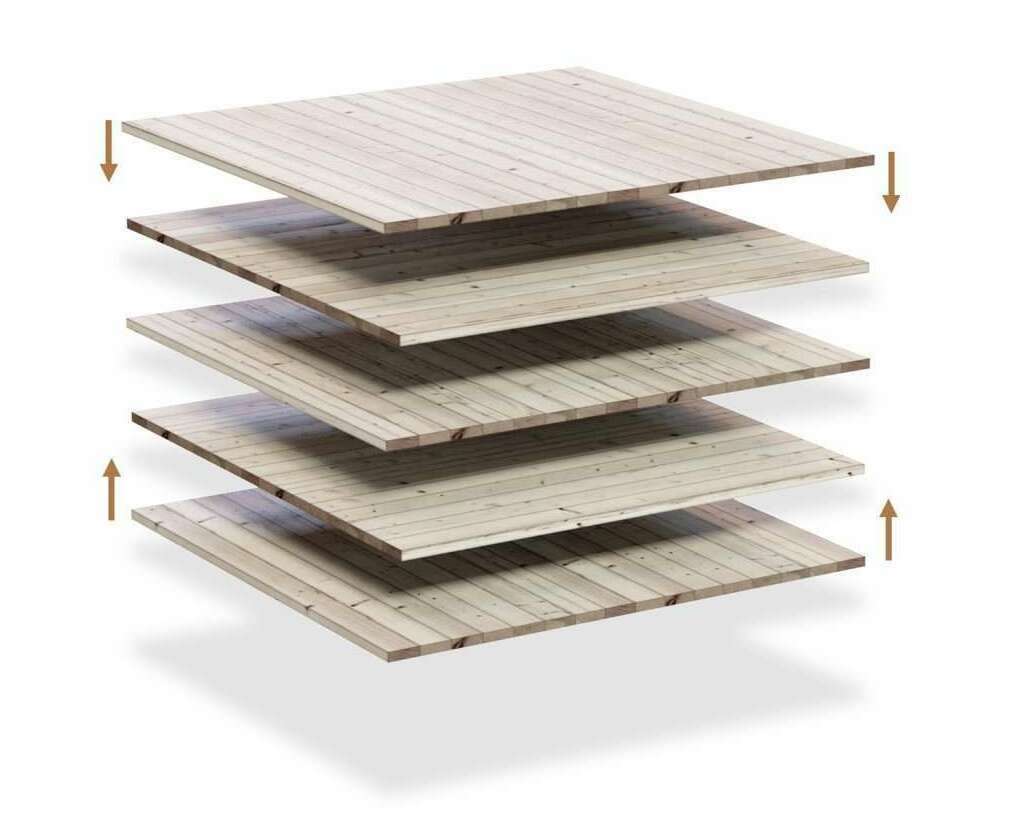

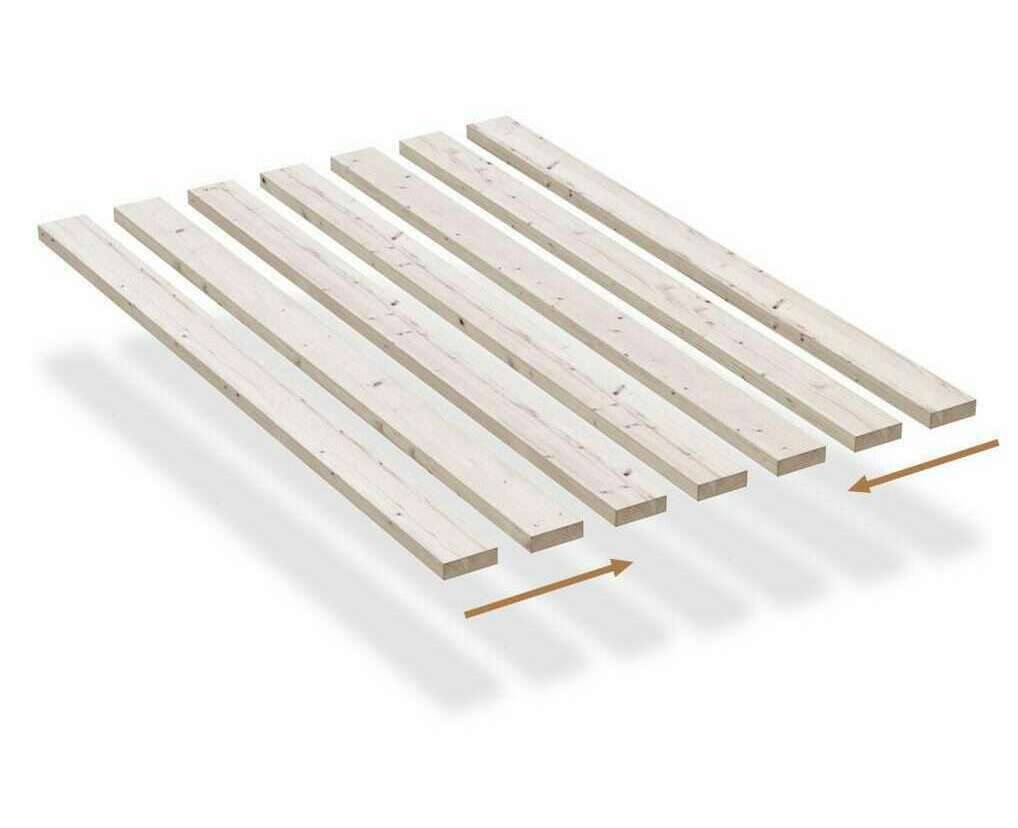

Перекрестно-клееные между собой под высоким давлением ламели сводят анизотропные характеристики древесины к минимуму.
| Обработка поверхности | техническая, строганая или шлифованная |
| Применяемый клеевой состав | не содержащий формальдегида полиуретановый клей, не более 1% от массы изделия сертифицирован по стандарту DIN 68141 |
| Сырьевая древесина | ель или сосна, класс 1 и 2 (применяют и другие породы древесины, в том числе и лиственные) |
| Класс прочности ламелей | C24 - ГОСТ 33080-2014 |
| Влажность панели | 12% +/-2% |
| Скорость обугливания | 0,67 мм/мин - для наружных слоев, 0,76 мм/мин - для других слоев, в соответствии с EN 1995-1-2 |
| Предел огнестойкости | (EN 1995-1-2-2004) – в пределах от R60 –R120, REI 60 – REI 120 и превышает данные показатели |
| Реакция на огонь | D-s2, d0 в соответствии с Решением Комиссии 2003/43 / EC |
| Теплопроводность поперек волокон | От 0,09 ~ 0,13 Вт/мК, зависит от окружающей влажности, принято 45-55 % |
| Энергоэффективность | Сопротивление теплопередаче стены 100 мм при окружающей влажности 55% составляет от 0,77 ~ 1,11м2·оС/Вт. Для соответствия оптимальному R 3,63 м2·оС/Вт необходимо применить утеплитель в пределах ~100 мм (расчетная единица) минеральной плиты, снаружи ограждающей конструкции, СП50.13330.2012 |
| Удельная теплоемкость | 2,10 кДж/кг |
| Паропроницаемость поперек волокон | Коэффициент паропроницаемости, мг/(м*ч*Па) - 0,05, при толщине ограждающей конструкции свыше 100 мм, переувлажнение невозможно |
| Показатель шумоизоляции | Чистая панель 100 мм 3 слоя - индекс звукоизоляции воздушного шума Rw 33 dB Чистая панель 160 мм 5 слоев - индекс звукоизоляции воздушного шума Rw 38 dB |
| Стабильность размеров | В продольном направлении изменения пренебрежимо малы: в поперечном - 0.2 миллиметра на 1% изменения влажности окружающей среды при стандартной влажности панели 12+/-2%. |
| Комбинация ламелей | Т (TL) - (параллельны продольной оси) панель с наружными ламелями в направлении длины, Х (TT) - (перпендикулярны продольной оси) панель с наружными ламелями в направлении ширины |
| Масса изделия | 470 - 480 кг/м3, для расчета грузоподъемности транспорта, 500 кг/м3, для расчета статики |

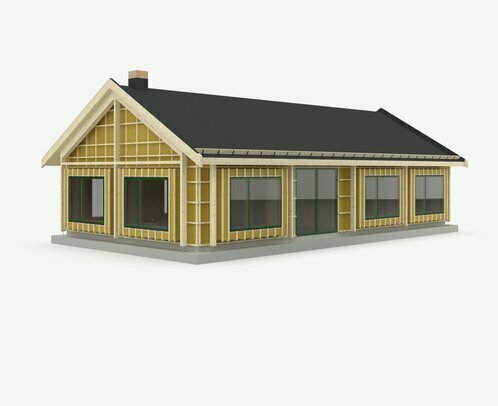

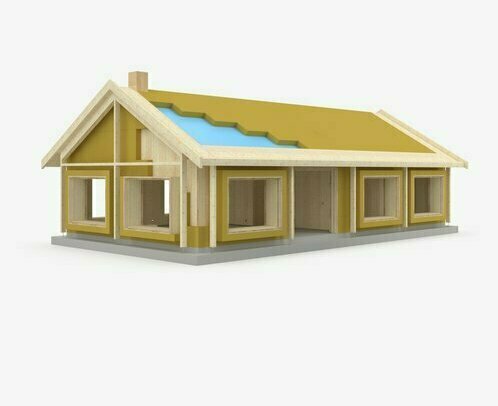

На схематических рисунках показаны варианты утепления наружной стены трехслойной CLT плиты.
Применение утепления или его отсутствие зависит от толщины плиты, температуры эксплуатации и назначения здания.
Для каждого узла разработано несколько способов соединения конструкций.
Выбор способа соединения конструкций зависит от расчета и принимается по рекомендации инженера.
Шаг крепежных элементов и тип соединения определяется инженером в документации к проекту.
Соединения панелей на саморезах и стальных уголках.
Соединения в плоскости плиты (выполняются с помощью саморезов и вставок, с помощью спецэлементов и их комбинаций).
Угловое и Т-образное соединение стеновых панелей.
Платформенный стык стеновых и панелей перекрытия.

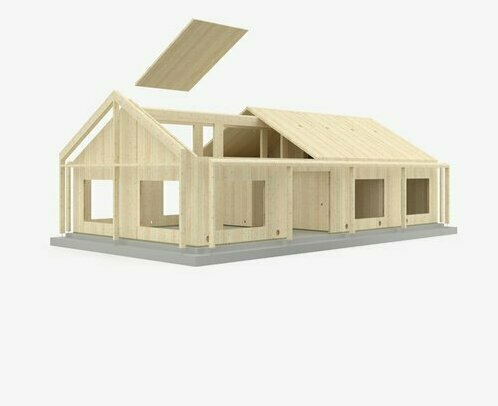

Множество типовых проработанных узловых решений дает архитектору достаточно свободы в реализации своих идей.
Перекрытия и элементы крыши предусматривают плотное герметичное примыкание к стенам, не требующее дополнительного уплотнения.
"Пироги" конструкций могут быть разными и принимаются согласно проекта.
Настоящие узлы приведены в качестве примера и дают понимание о взаимном расположении конструктивных элементов.
При строительстве зданий мы используем комплексное решение от компании Rothoblaas.

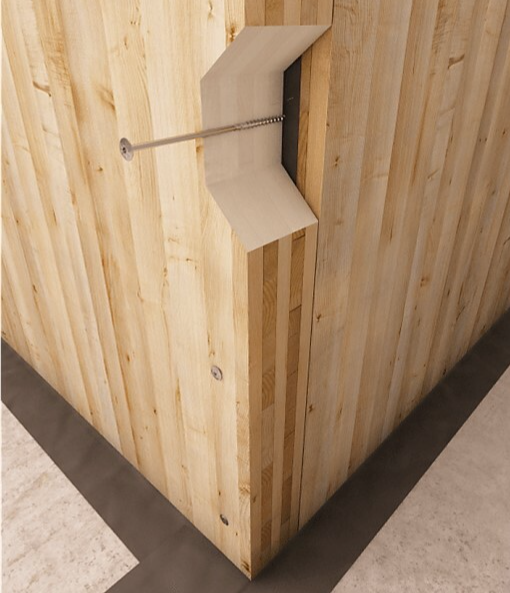

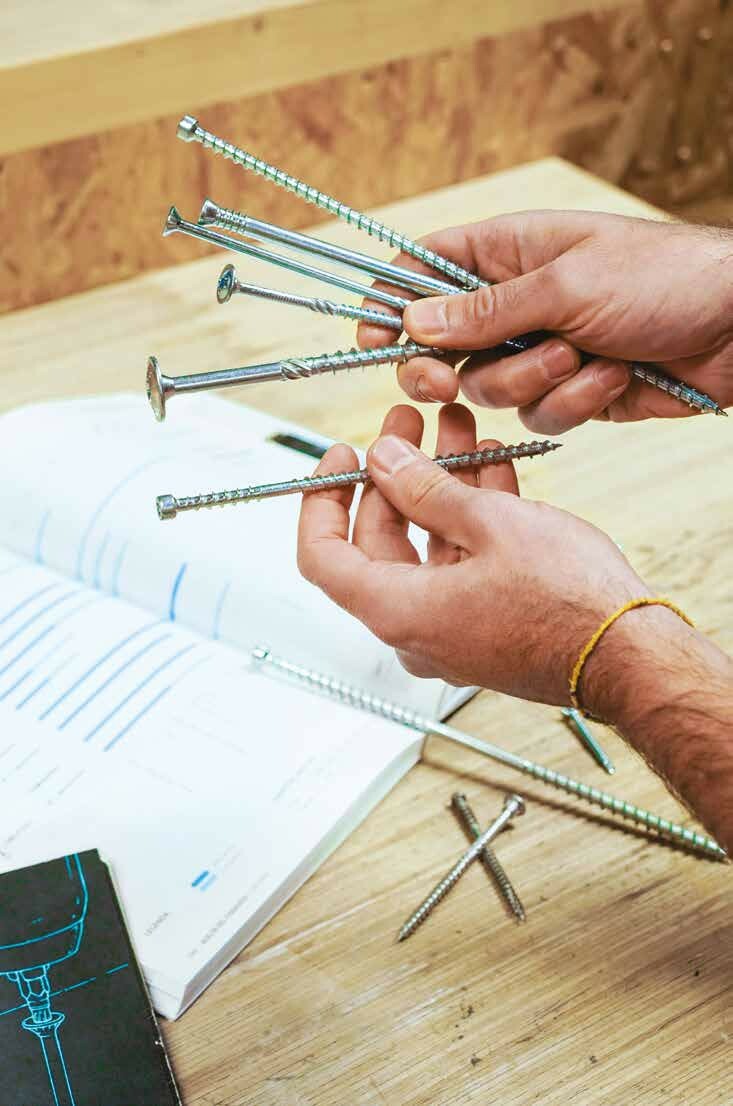

Соединение панелей CLT осуществляется посредством уголков из нержавеющей стали, анкерных винтов или самосверлящих шурупов с различными типами головок.
Все используемые соединители должны удовлетворять требованиям EN 14592.
Rothoblaas постоянно разрабатывает продукты и услуги для профессионалов в области деревянного строительства: плотников, инженеров, архитекторов и установщиков систем защиты от падения.
Rothoblaas предлагает полный спектр решений:
Соединительные элементы
Ленты, герметики и мембраны
Решения для звукоизоляции

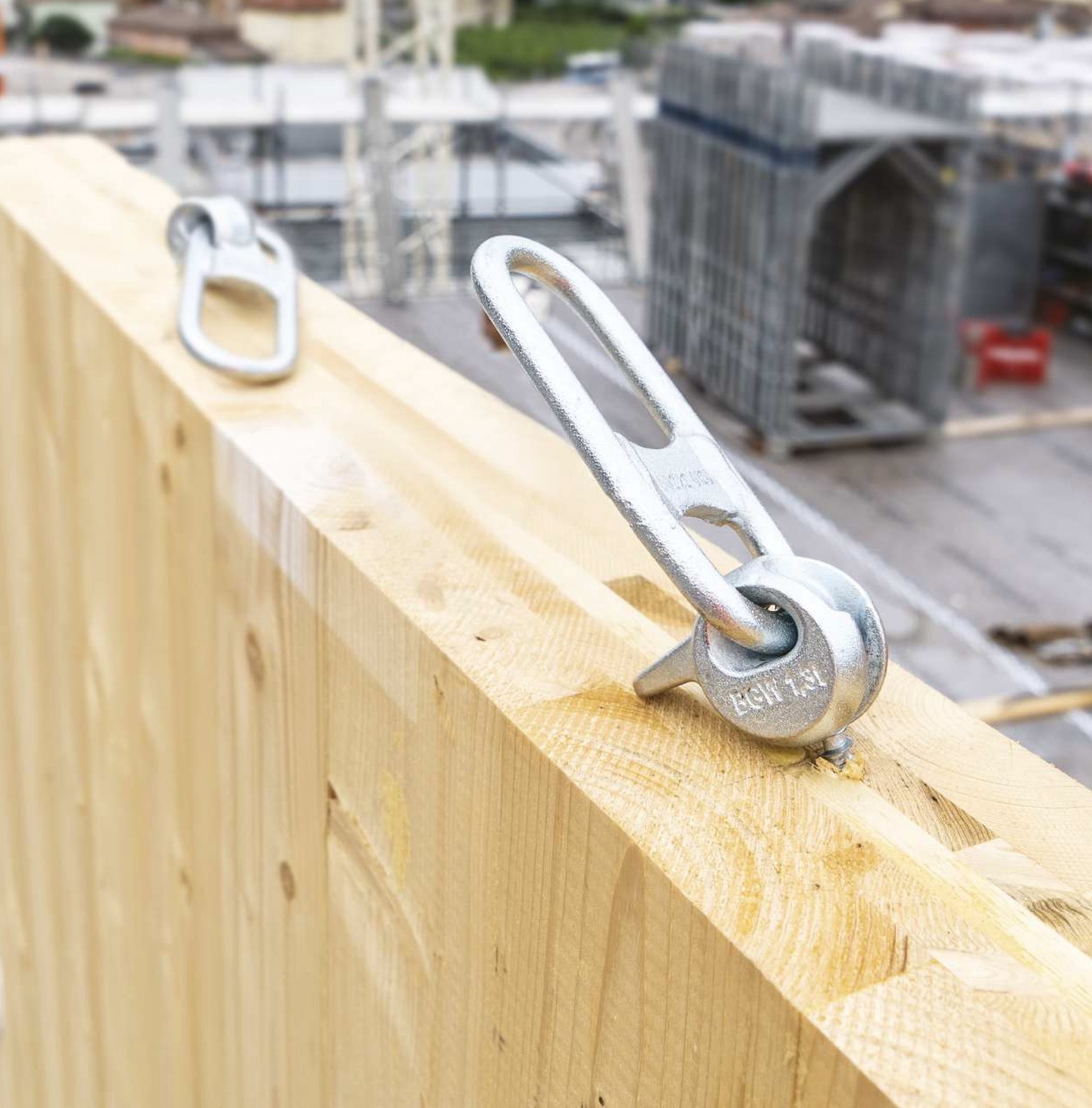

Оборудование для монтажа деревянных конструкций
Системы безопасности

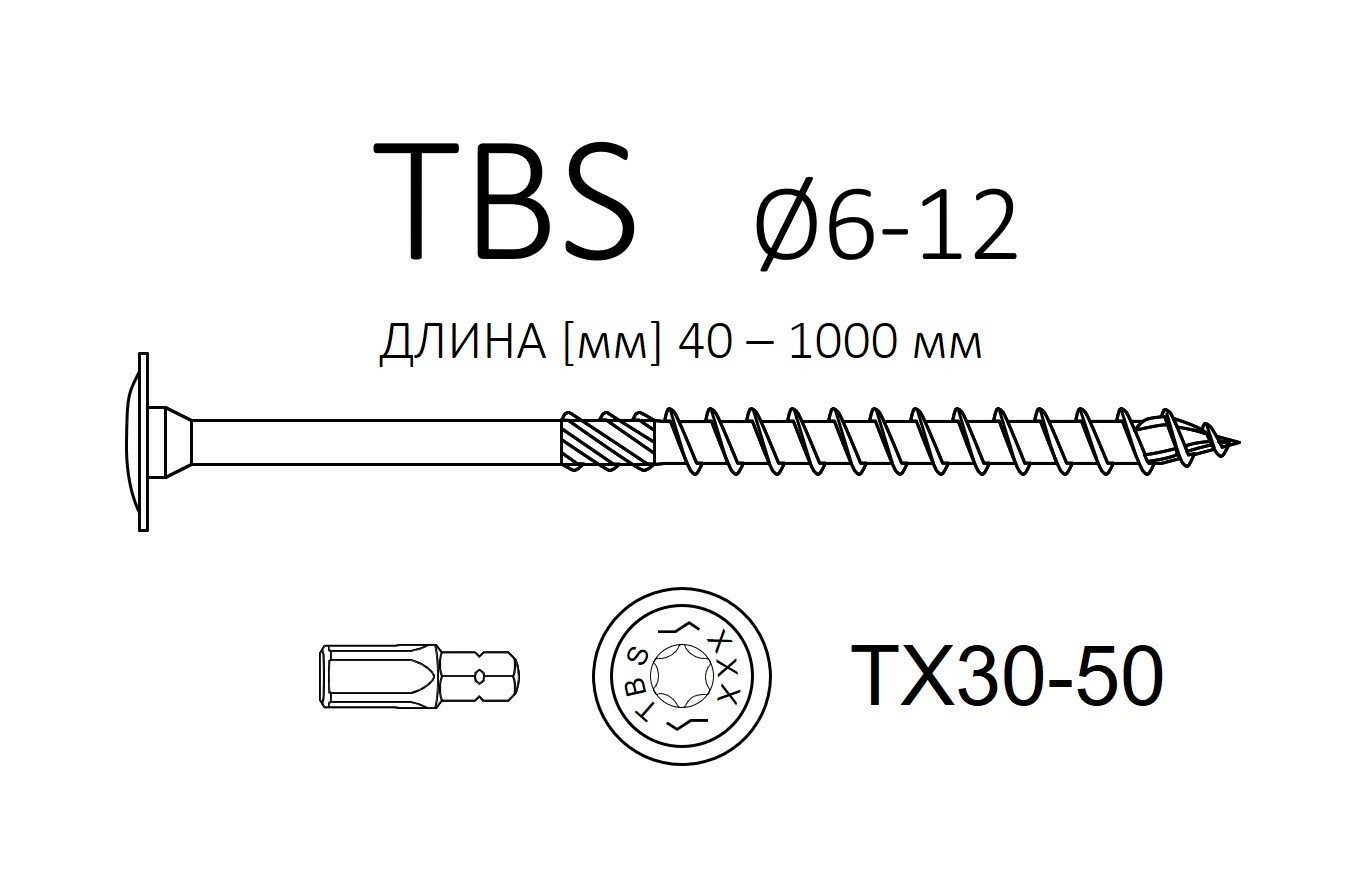

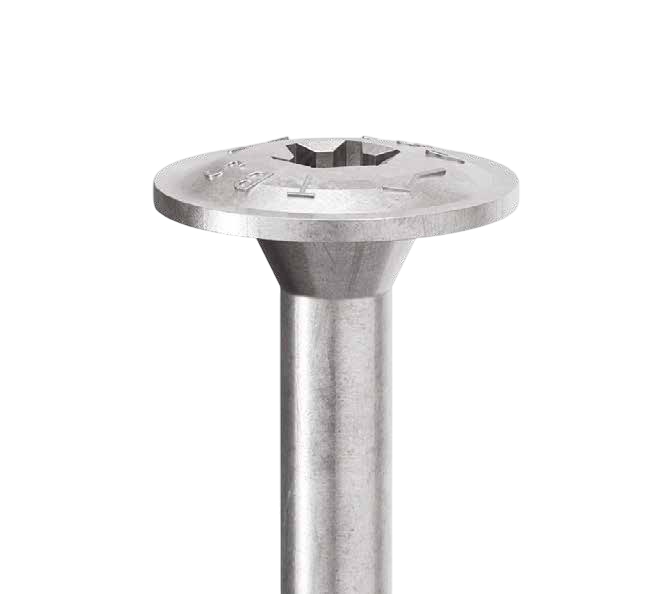

TBS шуруп для деревянных конструкций со встроенной шайбой для исключительной прочности на разрыв.
TBS шурупы с низкой полукруглой головкой с фланцем. Углеродистая сталь с белой гальванической оцинковкой.
Обладает превосходной прочностью благодаря отличному пределу прочности и пределу текучести стали (fy, k = 1000 Н / мм2).

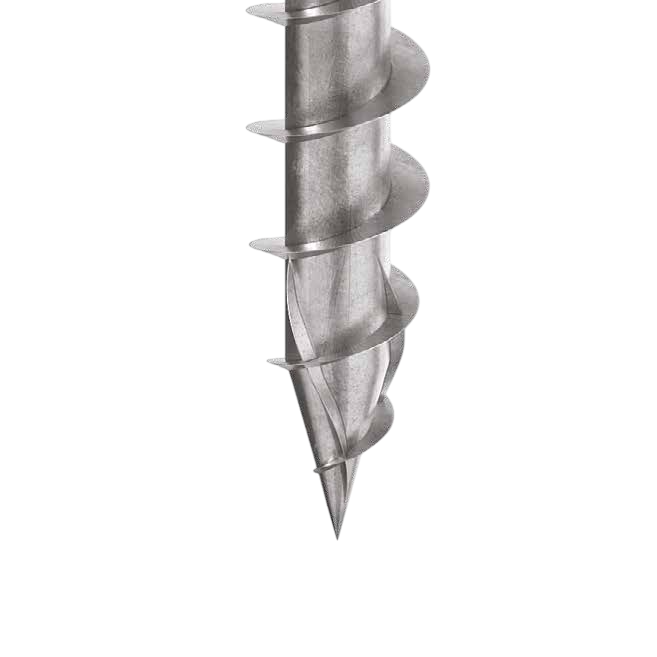

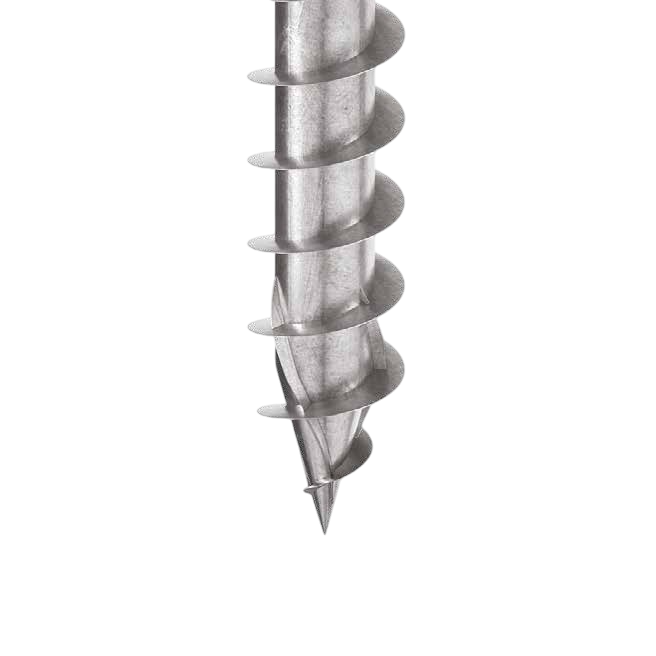

Специальная резьба, асимметричная «зонтичная» резьба для повышения скорости закручивания в древесину.
Области применения, соединения элементов из массива дерева, слоистой древесины, клееного бруса, древесиной высокой плотности, CLT, LVL и прочих панелей на основе древесины. Класс эксплуатации 1 и 2.

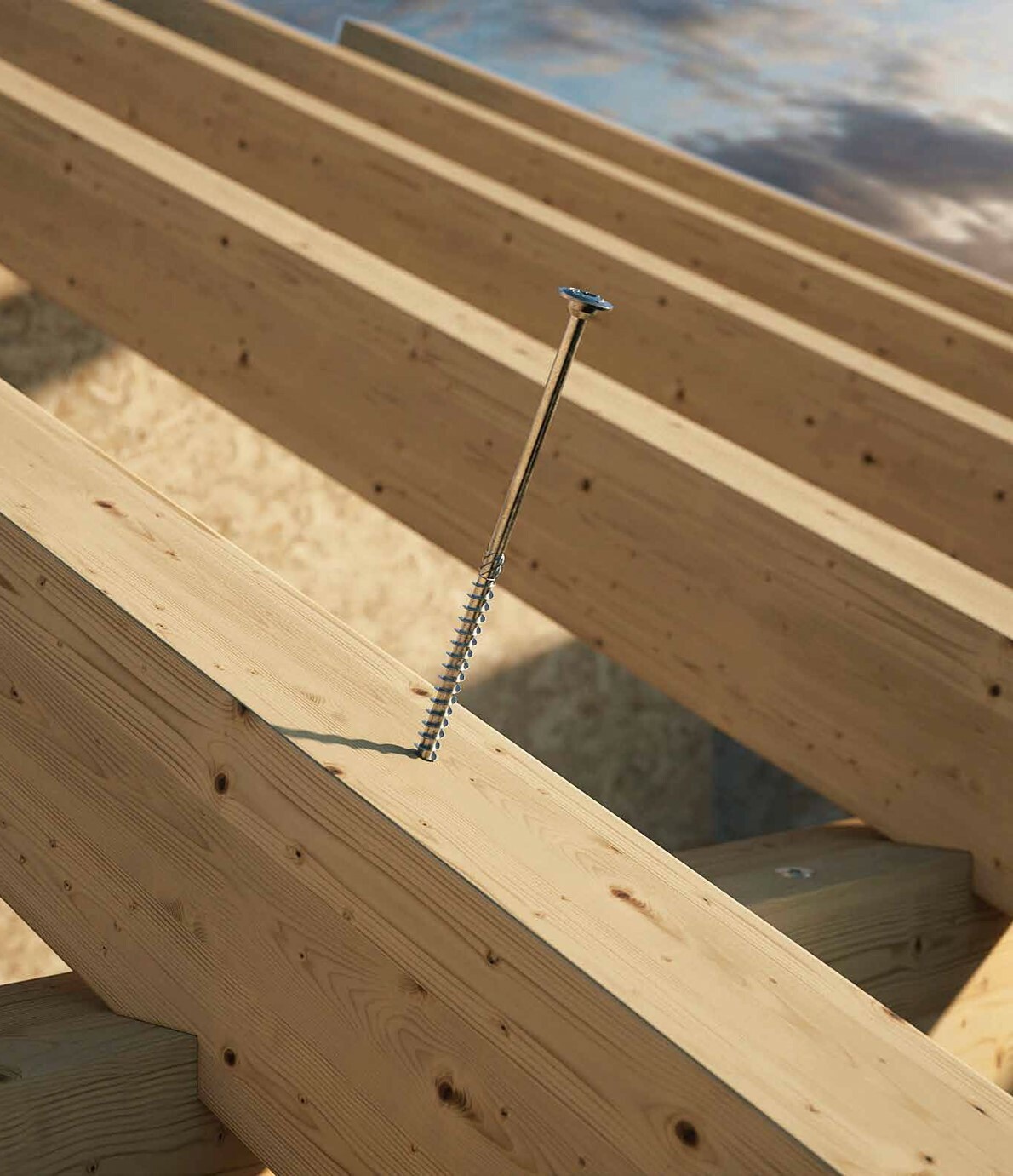

Идеально подходят для крепления балок перекрытия с лежнями для увеличения сопротивления отрыву сильным ветром. Увеличенная головка обеспечивает повышенное сопротивление растяжению и позволяет избежать использования дополнительных боковых крепежных систем.

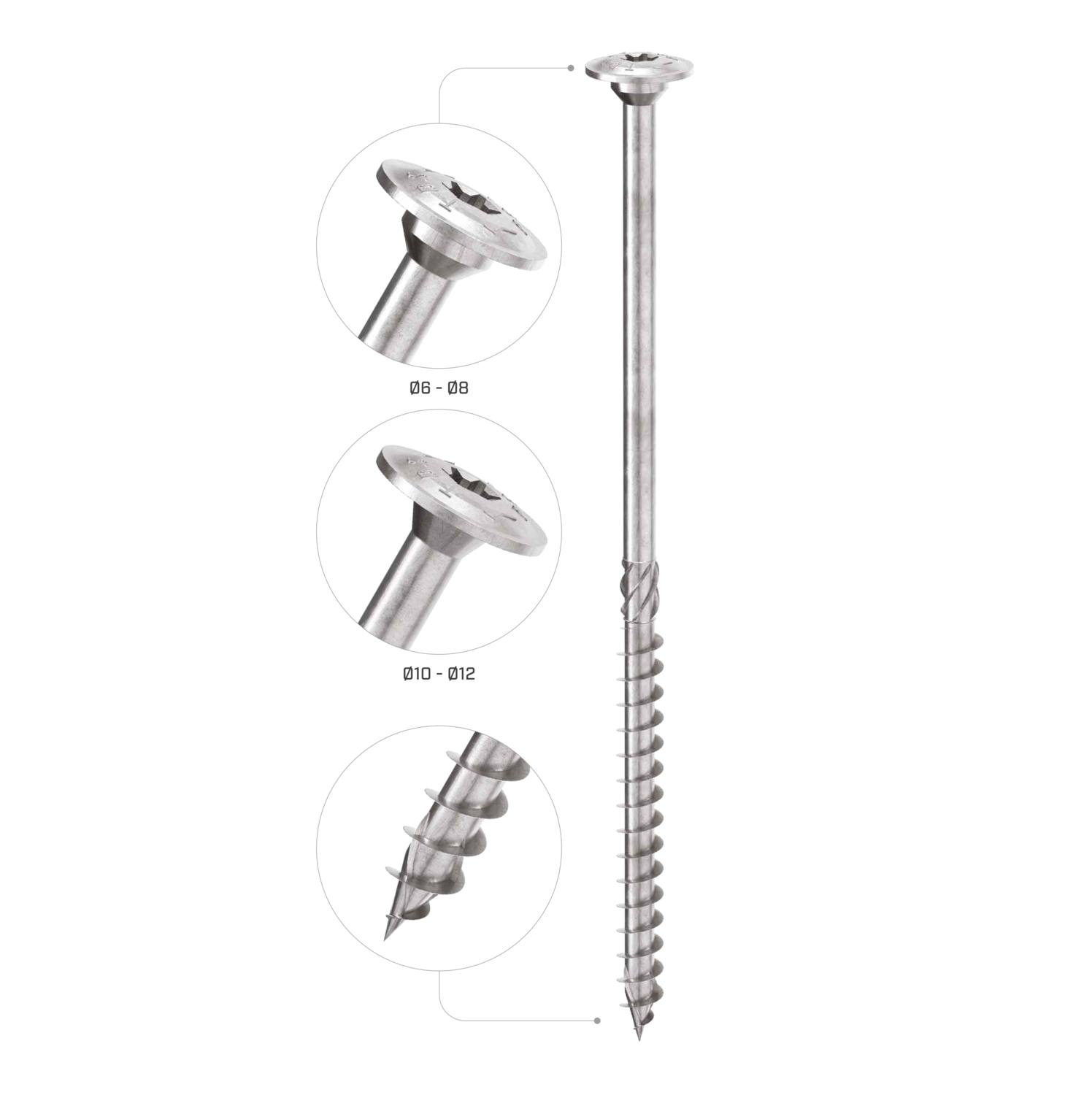

ГЕОМЕТРИЯ
| TBS ШУРУП С ШИРОКОЙ ГОЛОВКОЙ | ||||||||||
| Номинальный диаметр | d1 [мм] | 6 | 8 | 10 | 12 | |||||
| Диаметр головки | dK [мм] | 15,50 | 19,00 | 25,00 | 29,00 | |||||
| Диаметр наконечника | d2 [мм] | 3,95 | 5,40 | 6,40 | 6,80 | |||||
| Диаметр стержня | d2 [мм] | 4,30 | 5,80 | 7,00 | 8,00 | |||||
Выбор шурупа
Чтобы обеспечить ожидаемый срок службы соединений, а также их достаточную прочность и долговечность, при выборе шурупа необходимо учитывать его устойчивость к коррозии, влияние деформации древесины на его механическую прочность, поведение шурупа в условиях пожара и основание, в которое он устанавливается.
ГЕОМЕТРИЯ

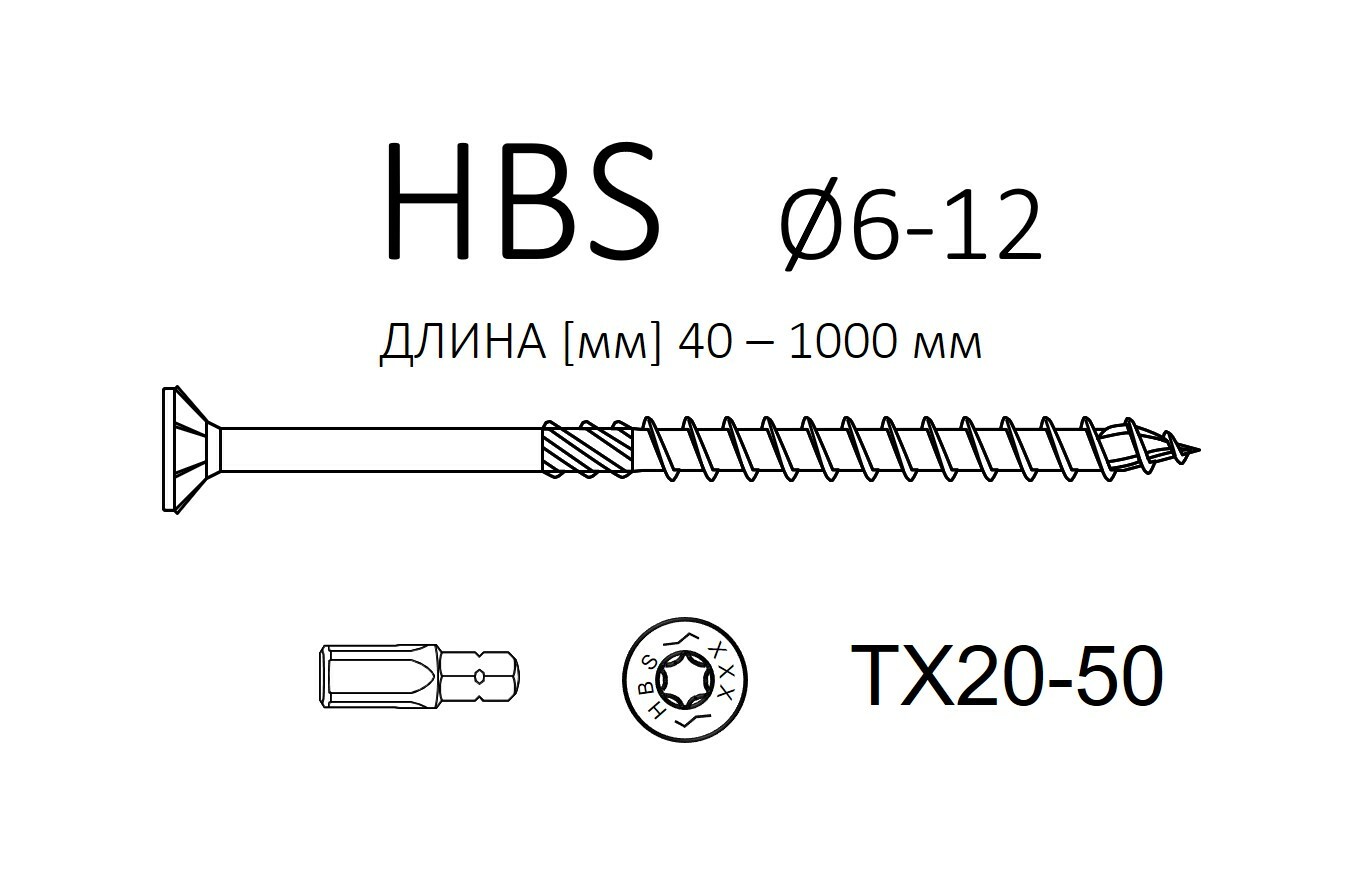

| НBS ШУРУП С ПОТАЙНОЙ ГОЛОВКОЙ | ||||||||||||
| Номинальный диаметр | d1 [мм] | 5 | 6 | 8 | 10 | 12 | ||||||
| Диаметр головки | dK [мм] | 10,00 | 12,00 | 14,50 | 18,25 | 20,75 | ||||||
| Диаметр наконечника | d2 [мм] | 3,40 | 3,95 | 5,40 | 6,40 | 6,80 | ||||||
| Диаметр стержня | d2 [мм] | 3,65 | 4,30 | 5,80 | 7,00 | 8,00 | ||||||

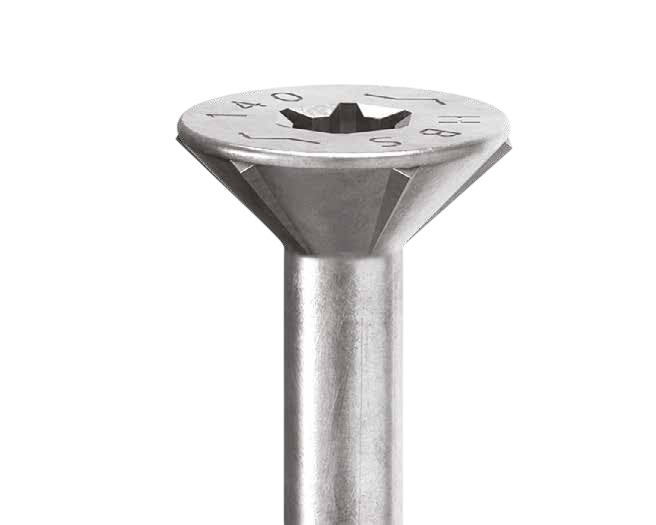

HBS шуруп с потайной головкой
Углеродистая сталь с белой гальванической оцинковкой.
СПЕЦИАЛЬНАЯ СТАЛЬ, высокопрочная сталь с повышенной пластичностью (соответствующей собственным колебаниям размера древесины) f y,k = 1000 N/мм 2.
СПЕЦИАЛЬНАЯ РЕЗЬБА, асимметричная «зонтичная» резьба для повышения скорости закручивания в древесину.
ОБЛАСТИ ПРИМЕНЕНИЯ, соединения элементов из массива дерева, слоистой древесины, клееного бруса из шпона, X-Lam и прочих панелей на основе древесины. Класс эксплуатации 1 и 2.
Как выполнить правильную установку?
После выбора шурупа его необходимо правильно установить в соответствии с типом соединения, в котором он будет ис- пользоваться, учитывая имеющиеся материалы и используя оборудование, подходящее для данного типа применения.
Минимальные расстояния и промежутки
Расположение шурупов внутри деревянного элемента должно учитывать взаимодействие между двумя элементами. Использование выверенных расстояний и минимальных промежутков между шурупами позволяет избежать растрескивания деревянного элемента и возникновения механизмов хрупкого излома соединения.
Предварительное отверстие и направляющее отверстие

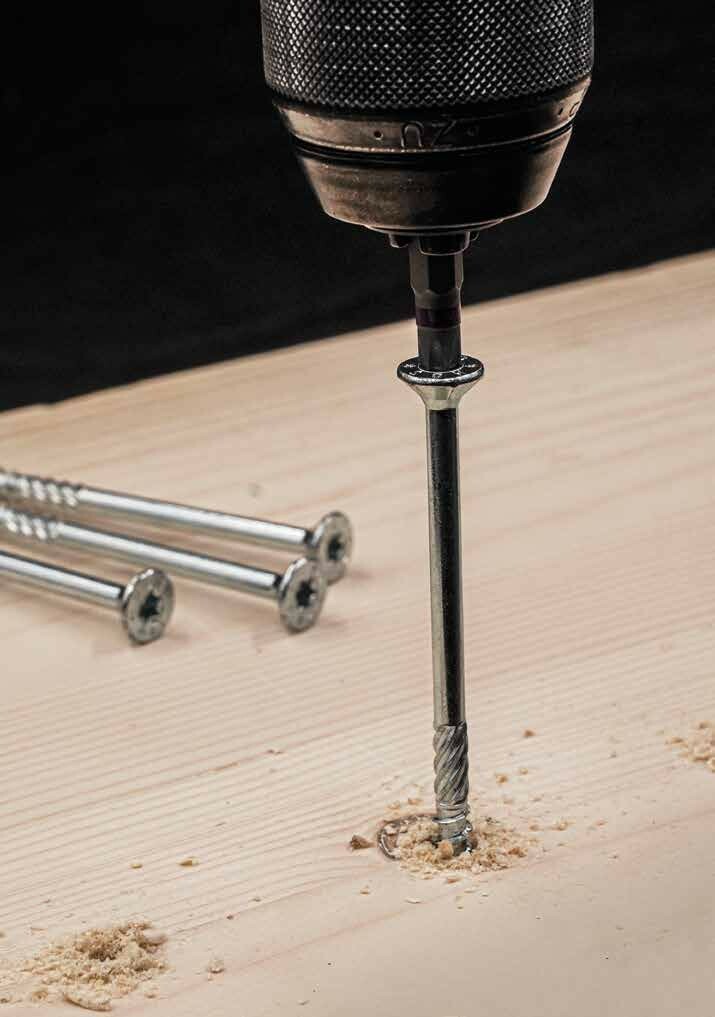

Предварительное отверстие позволяет вставлять шуруп с меньшим усилием и минимизировать повреждение древесины. Предварительное отверстие просверливается по всей длине винта. Установка с предварительно просверленным отверстием как правило позволяет использовать меньшие промежутки и минимальные расстояния.
Пилотные или направляющие отверстия используются для облегчения установки шурупов. Они имеют ограниченную длину (обычно 40-80 мм). Рекомендуются при установке длинных шурупов, или когда необходимо обеспечить очень точный угол ввинчивания.

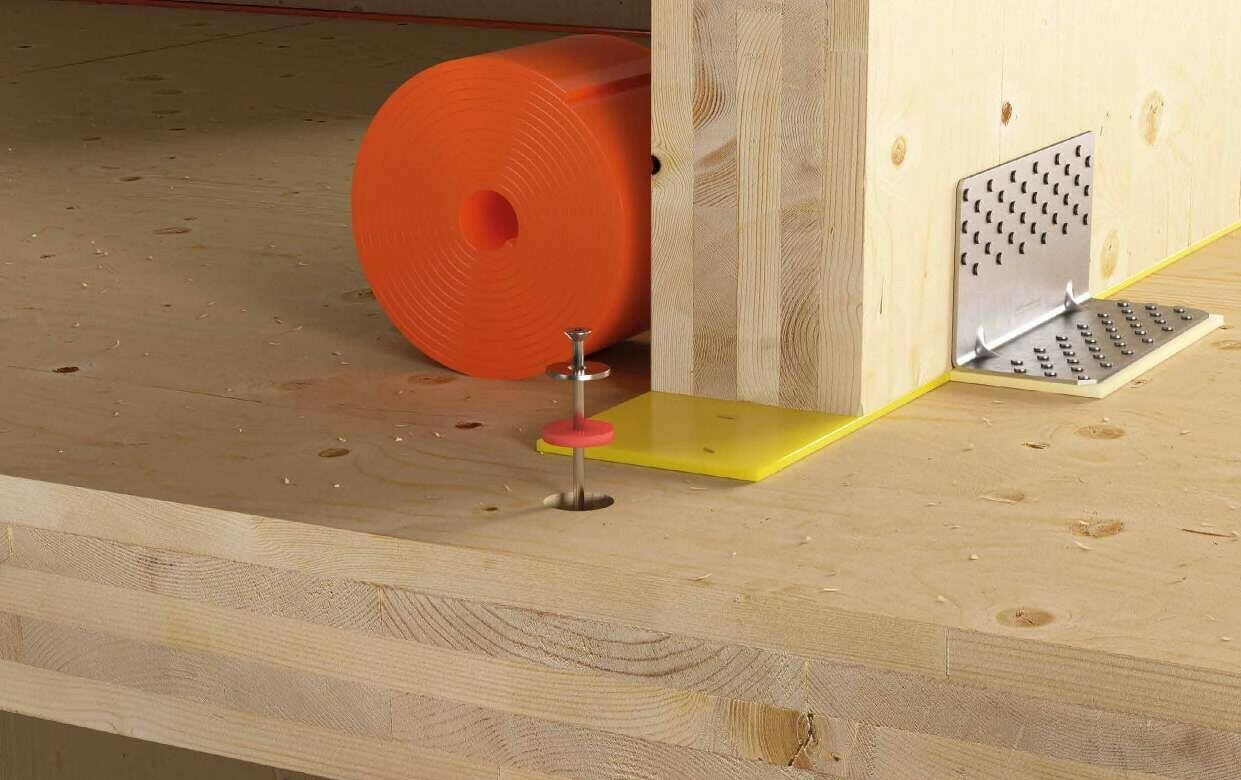

На стыках опирания CLT панелей обязательно производится прокладка уплотнительных лент.
Она необходима для амортизации и звукопоглощения.
ALADIN

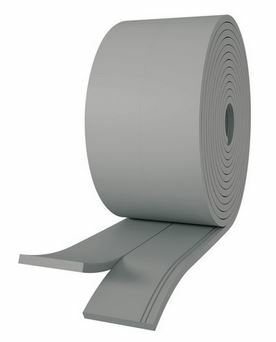

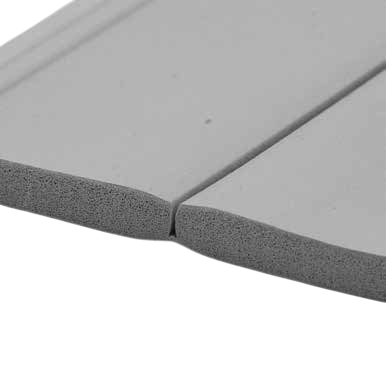

УПРУГИЙ ПРОФИЛЬ ДЛЯ ЗВУКОИЗОЛЯЦИИ ИЗ EPDM
EPDM (этилен-пропиленовый каучук)
Хорошо работает при линейных нагрузках, возникающих в деревянных конструкциях.
Пригодна для укладки между деревянными элементами для создания разделительного слоя между материалами, способствует устранению раздражительного шума от топота.

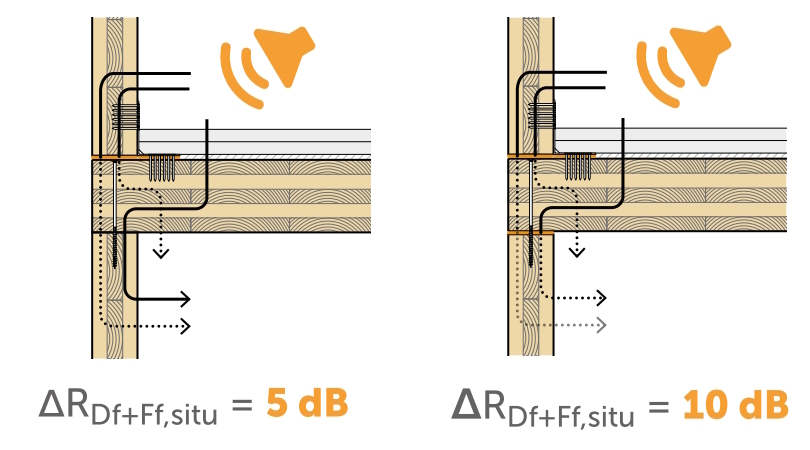

Для повышения поглощающей способности рекомендуется укладывать профиль как под деревянным пере- крытием, так и над ним.
Звукопоглощение до 4 дБ

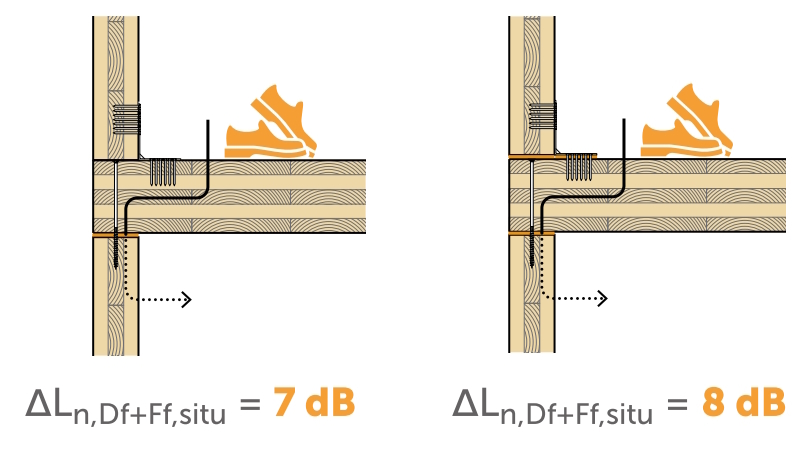

Снижение шума от топота
Специальный состав, обеспечивающий эффективность в любых окружающих условиях
Небольшая толщина после монтажа (2 - 3 мм)
Выпускается 2 ширины
Изделие предварительно надрезано для получения четырех различных вариантов ширины на основе всего лишь двух версий.
Укладка является быстрой и делается всухую с помощью механического крепления.
Упругие профили должны быть нагружены правильным образом, чтобы иметь возможность изолировать средние и низкие частоты, передаваемые по структуре.
| Продукт | Звукопоглощение | Акустическая нагрузка | Максимально допустимая нагрузка | Наличие |
| XYLOFON 50 - 6мм | 10.6 dB | 0.22-0.68 N/mm2 | 8.59 N/mm2 | |
| XYLOFON 70 - 6мм | 7.8 dB | 0.49-1.5 N/mm2 | 11.1 N/mm2 | |
| XYLOFON 80 - 6мм | > 7 dB | 1.3-2.4 N/mm2 | 19.51 N/mm2 | |
| PIANO C - 6мм | > 4 dB | 0.26-1.4 N/mm2 | 7.92 N/mm2 | Склад (Россия) |
| PIANO B - 6мм | > 4 dB | 0.04-0.286 N/mm2 | 1.08 N/mm2 | Склад (Россия) |
| ALADIN EXTRA SOFT - 7мм | 4 dB | 0.035-0.157 N/mm2 | - | Склад (Россия) |
| ALADIN SOFT - 5мм | 3 dB | 0.189-0.316 N/mm2 | 8.0 N/mm2 | Склад (Россия) |
XYLOFON доступен в пяти вариантах пяти различных степеней твердости, которые способны выдерживать широкий диапазон нагрузок, не влияя на проект конструкции, и, допуская контролируемые деформации, не сказывающиеся на ее статической устойчивости.
• Подходит для CLT, LVL, стали и бетона
• Применяется со скобами, PRIMER SPRAY, DOUBLE BAND
• Для звукоизоляции стен и полов, соединенных угловыми элементами
• Уменьшает передачу шума через конструкции до 15 дб
Новый профиль.
Качественная замена профилю XYLOFON.
PIANO —звукоизоляционный материал, снижающий вибрации и обеспечивающий высокий акустический комфорт как внутри строений с легкими перекрытиями, так и в более сложных зданиях с высокими нагрузками.

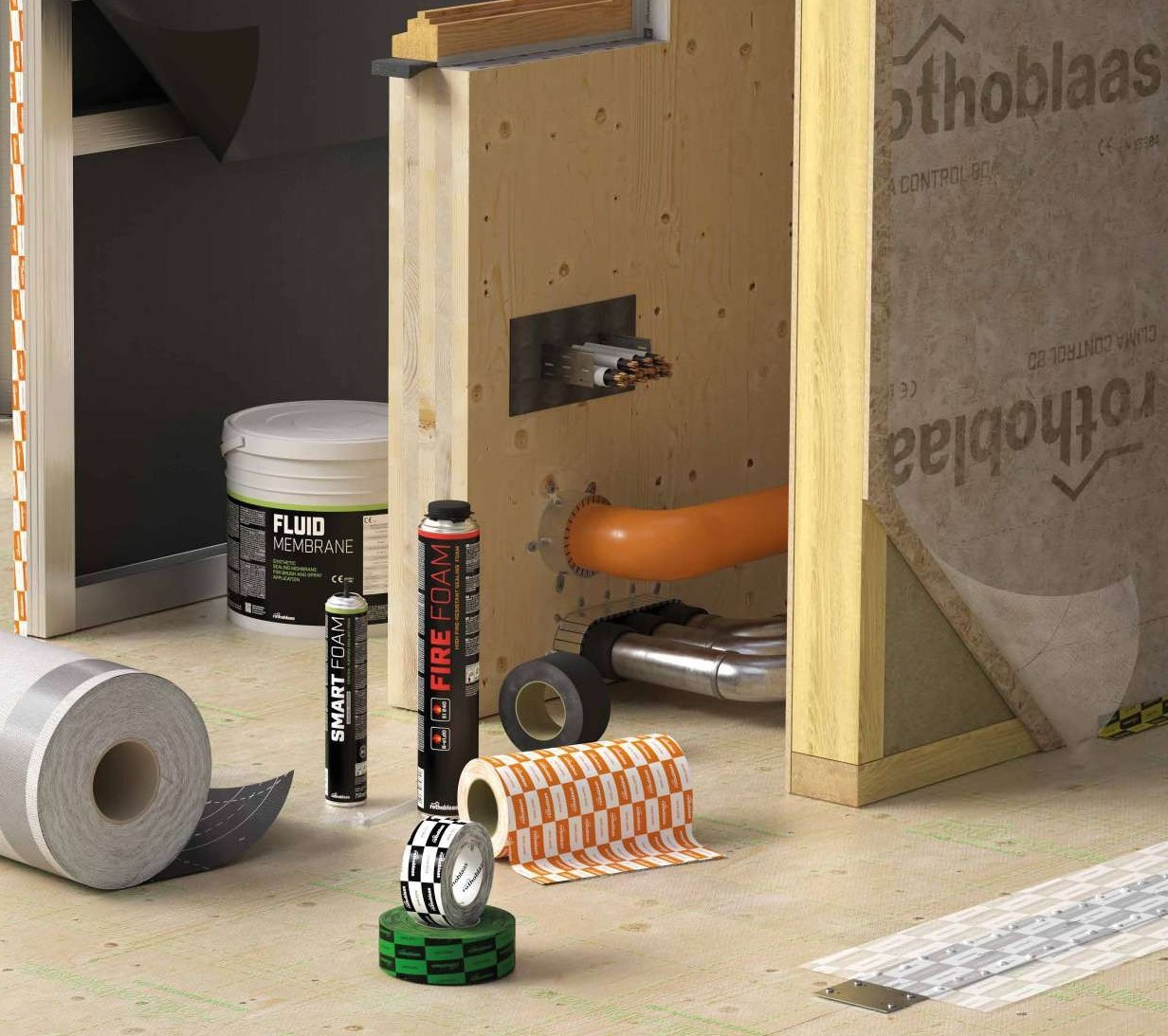

Герметизирующие ленты, скотчи и профили, отсечная изоляция
Продукция Rothoblaas специально калибрована в зависимости от места монтажа, стратиграфии проекта, климатических условий, степени воздействия
УФ-излучения и, конечно, имеющихся средств на строительство.

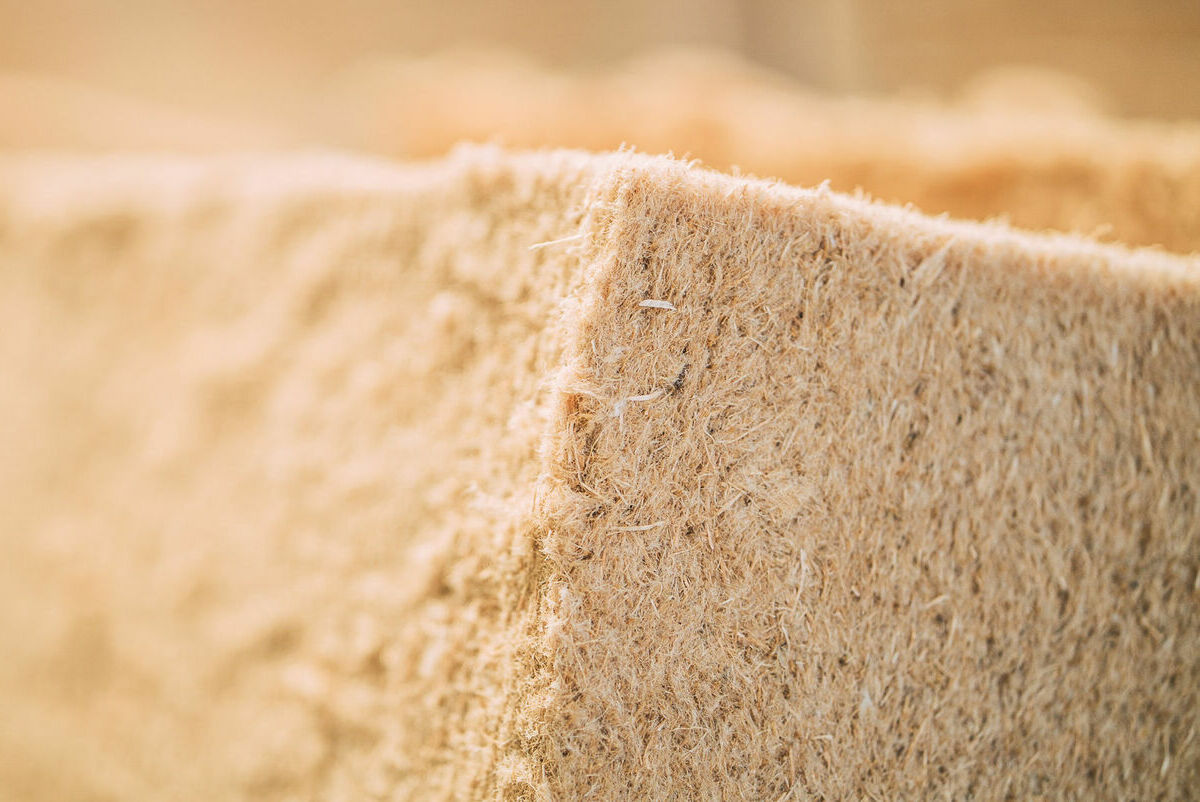

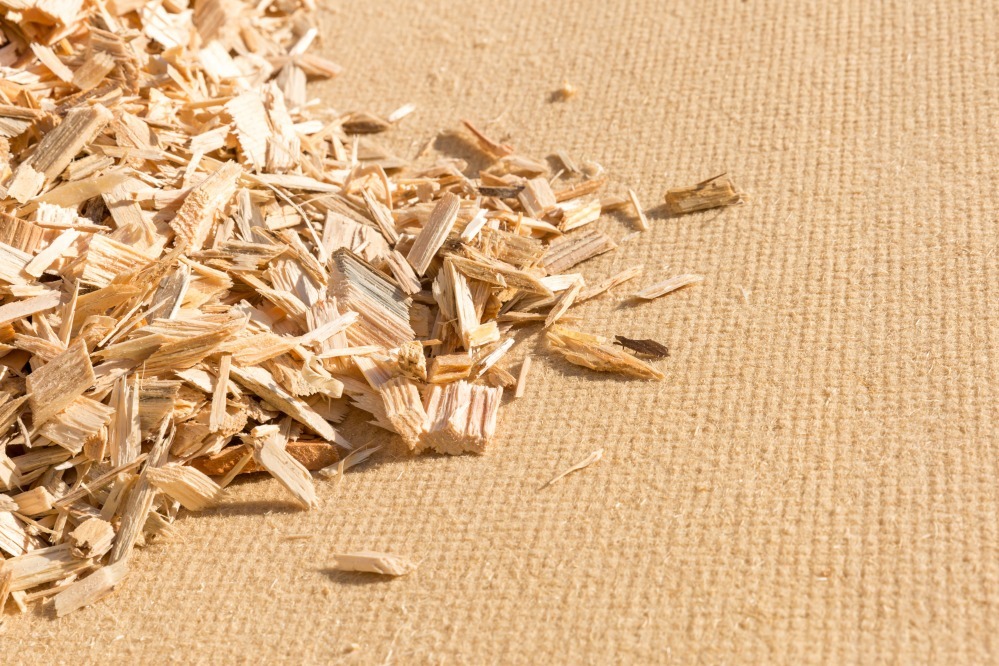

БЕЛТЕРМО, STEICO, ISOPLAAT - это мягкие древесно-волокнистые плиты на 100% состоящие из древесины хвойных пород. Производятся «мокрым способом» из размолотой древесины хвойных пород. Предназначены для создания эффективной ветрозащиты и экологически чистой звуко/теплоизоляции дома.
Коммуникации электрической или водопроводной части могу быть выполнены как скрытыми, так и открытыми.
Зависит все от применяемых отделочных материалов, решений дизайнера и архитектора.
Многие отделочные материалы можно крепить к стене CLT без подсистемы и пароизоляции ( применимо к стене от 5 слоев*).
* Расчётная опция.
Решение с применением минимального количества отделочных материалов вполне приемлемо для CLT интерьера. Но есть небольшие нюансы с постепенным рассыханием лицевых ламелей плиты и образовании мелких стыковочных зазоров между ними.
Для многих людей это не критично, но это нужно учитывать.
У этих маленьких проблем есть множество решений, но это знают профессионалы.
Высокие экономические показатели при строительстве дома:
-количество строителей, механизмов, человеческого негативного фактора сведено к минимуму
-быстрый монтаж здания благодаря максимальной готовности деталей дома
-чистая строительная площадка, нет больших расходов связанных с хранением и охраной материалов, т.к сокращены сроки и нет множества мелких деталей (касаемо комплекта деревянной части дома)
Стоимость строительства из CLT практически равна стоимости традиционным методом из кирпича.
Но CLT во многом выигрывает в таких показателях как скорость возведения теплового контура.
Не забываем про высокую готовность деталей, экологичность, энергоэффективность.
Высокая несущая способность, стабильность в геометрии и хорошее звукопоглощение обусловлены технологией перекрестной склейки ламелей.
Здание из CLT относится к группе с высокими показателями энергоэффективности, выше чем у клееного бруса.
Главным свойством плиты является пожарная безопасность (высокая сопротивляемость горению, связанная с технологией производства). На это свойство есть сертификат пожарной безопасности.
