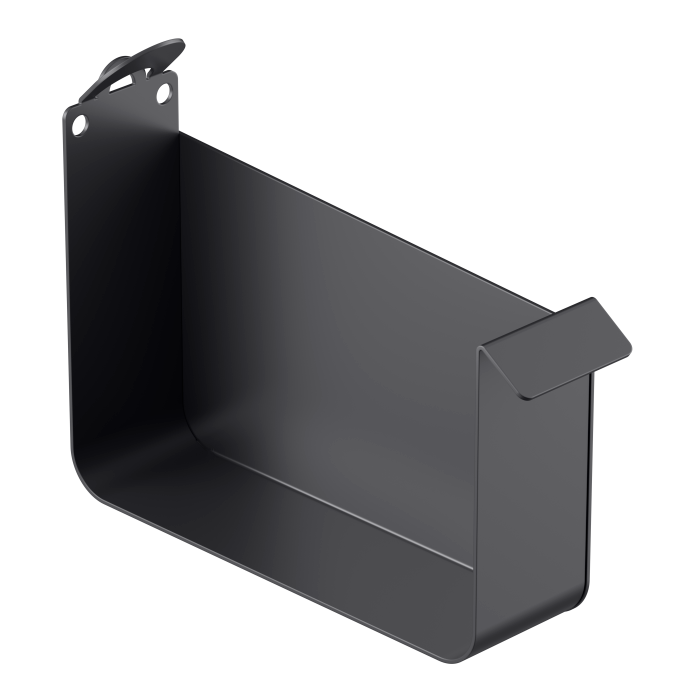

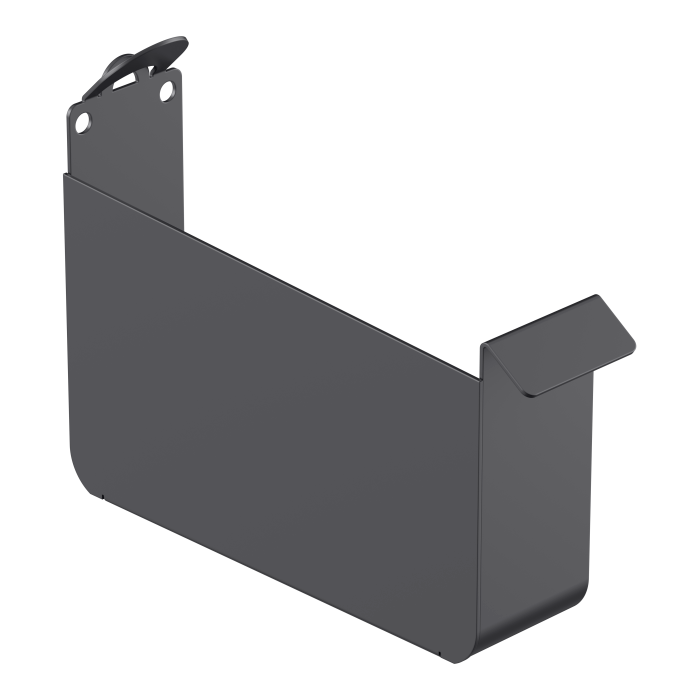

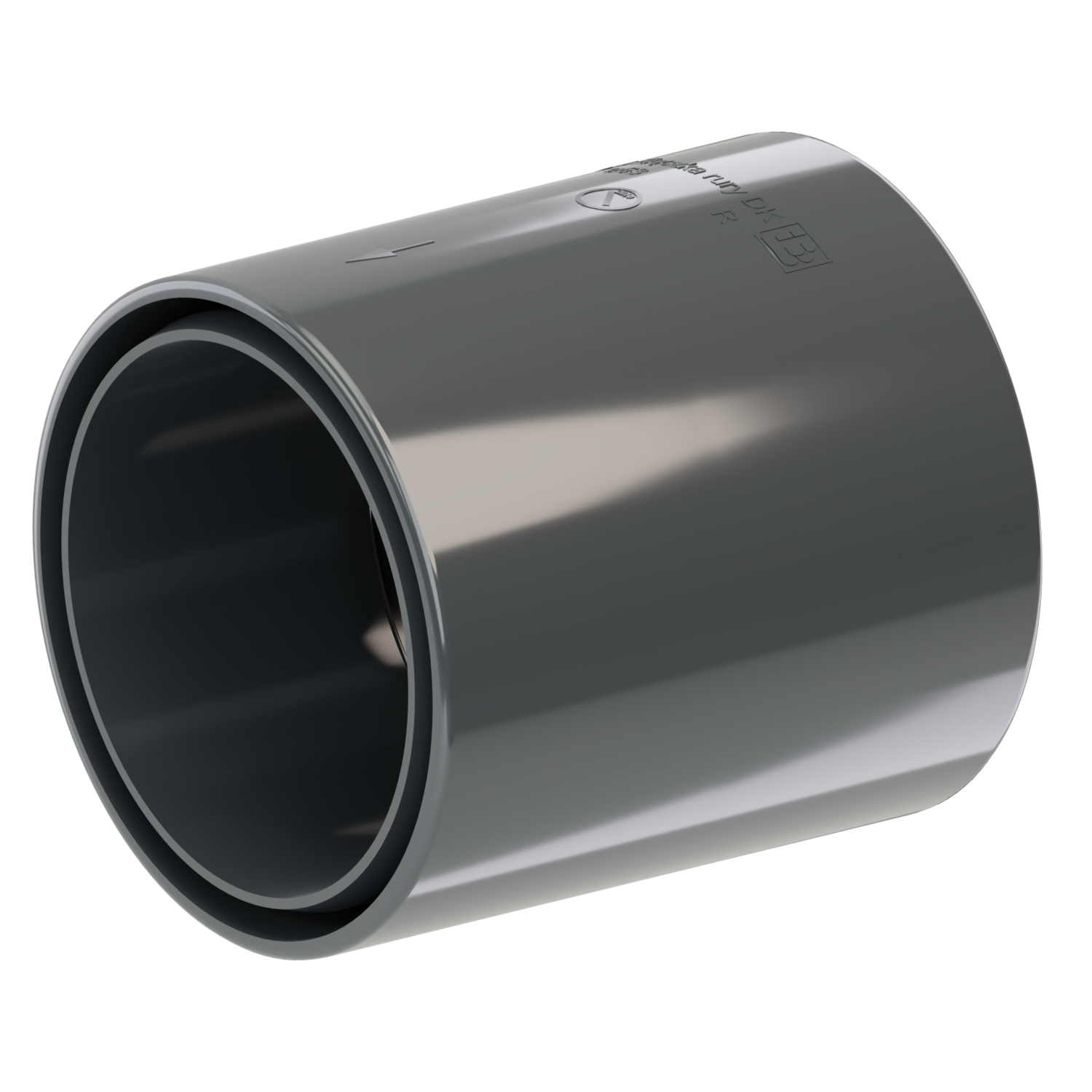

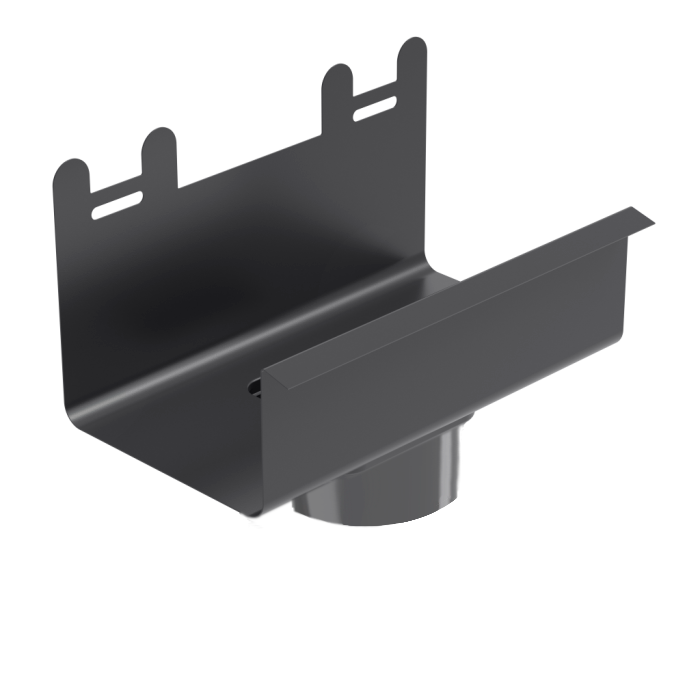

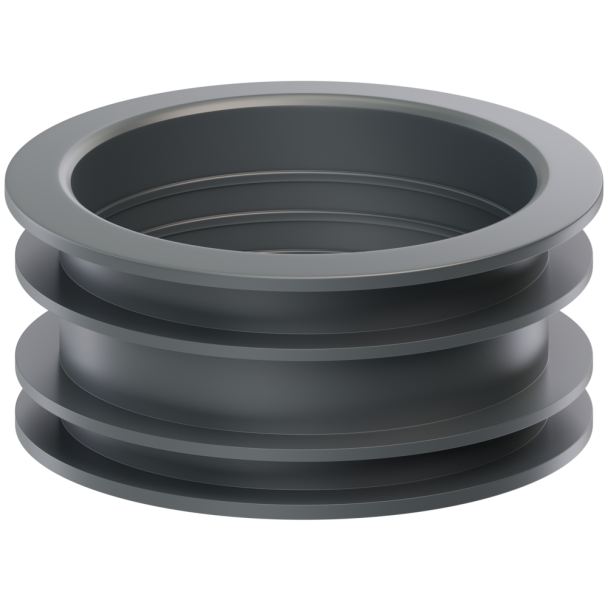

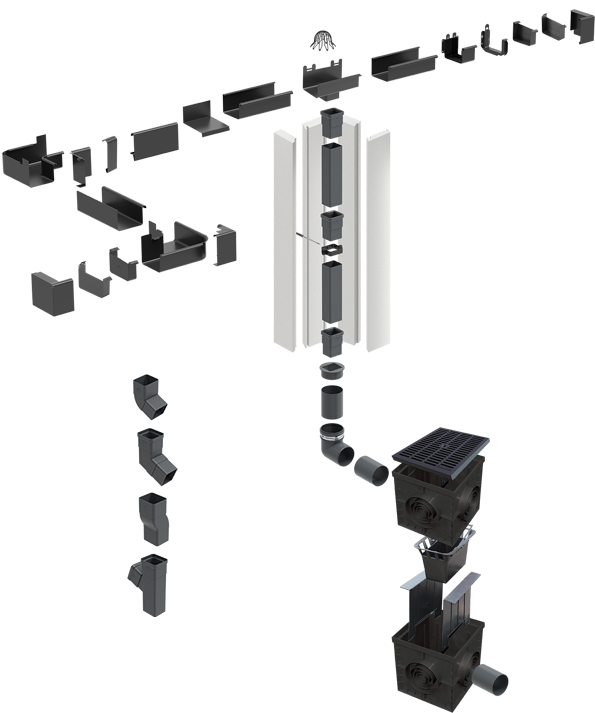

Элементы водосточной системы Galeco Hidden 125/70x80

Вычисление Эффективной площади крыши (ЭПК)
Площадь крыши в м2 = (C/2 + B) x длина крыши.
Если в проекте предусмотрено использование углов, необходимо соответственно  увеличить ЭПК на:
a) 10% - при креплении угла на расстоянии до 2 м от воронки
b) 5% - более 2 м
Выше указанные вычисления используются, если интенсивность осадков составляет 75 mm/ч, а уклон крыши не  превышает 50 градусов.
Для плоских крыш или крыш с уклоном меньше 10 градусов максимальная эффективная  площадь крыши равна ее фактической площади.
Вычислив эффективную площадь крыши, достаточно воспользоваться следующей таблицей, в которой указанны  пропускные способности отдельных водосточных систем. Сравнивая данные из таблицы с площадью, с которой требуется отводить воду, легко выбрать оптимальную  водосточную  систему для данного дома (данные в таблице указывают максимальную площадь крыши, с которой могут отводить воду отдельные системы).

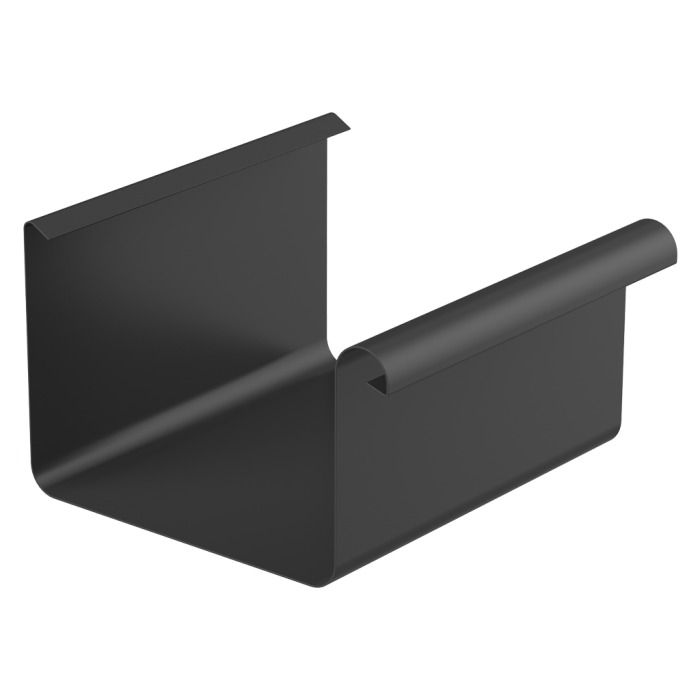

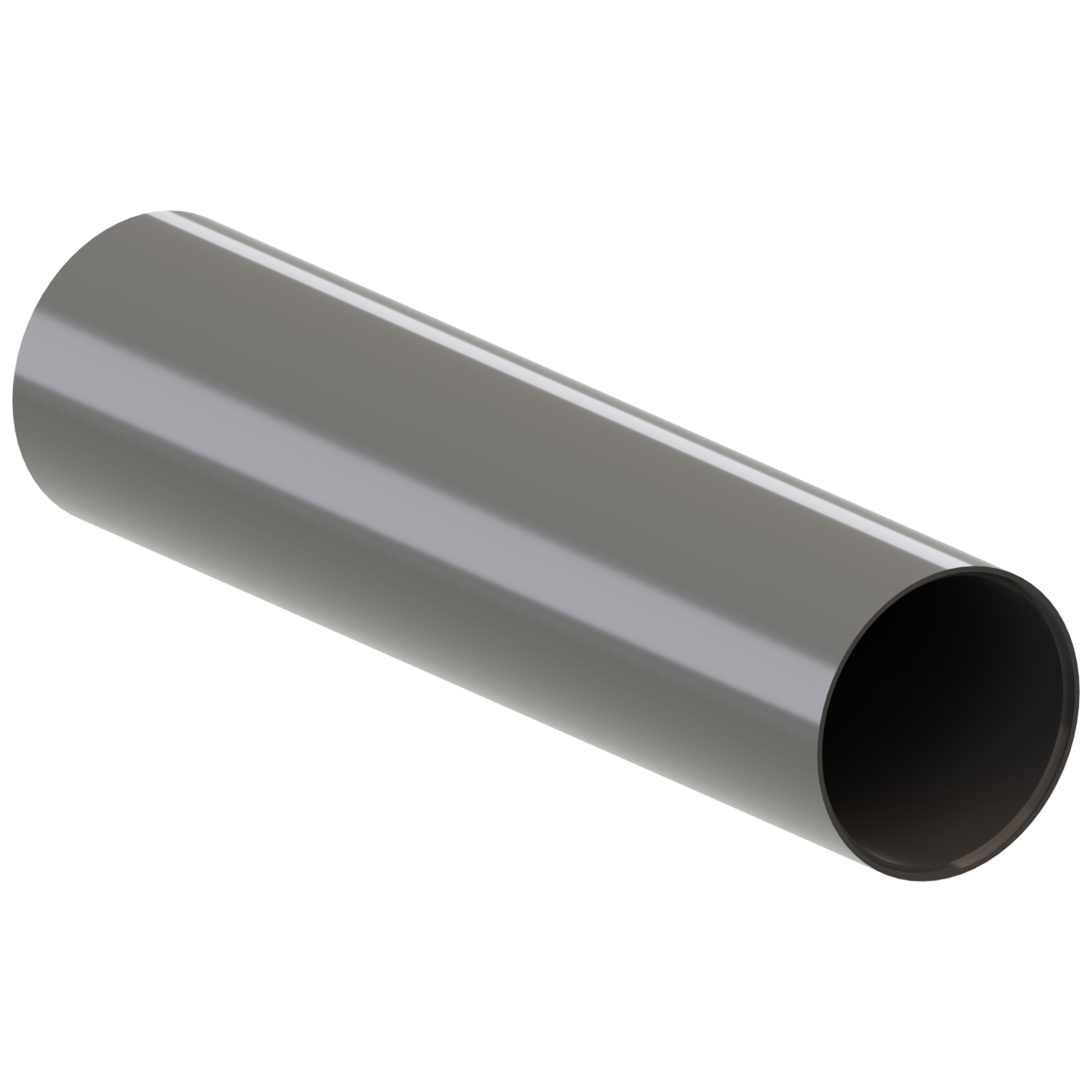

Особенность GALECO HIDDEN — прямоугольные желоба и трубы водостока. Хотя такой профиль есть и у открытых систем, но если там он служит чисто декоративным фактором, здесь это свойство обеспечивает оптимальное расположение внутри фасада. Дополнительное преимущество — повышенная производительность в сравнении с круглой трубой. Прямоугольная труба GALECO HIDDEN 70х80 мм имеет площадь сечения на 10% больше, чем у круглой трубы диаметром 80 мм, хотя и занимает меньше места.
А «освободившиеся» 10 мм можно использовать для создания вентиляционного зазора.

Расположение трубы Производительность
